Z32 ja RB20 ilmamäärämittarit

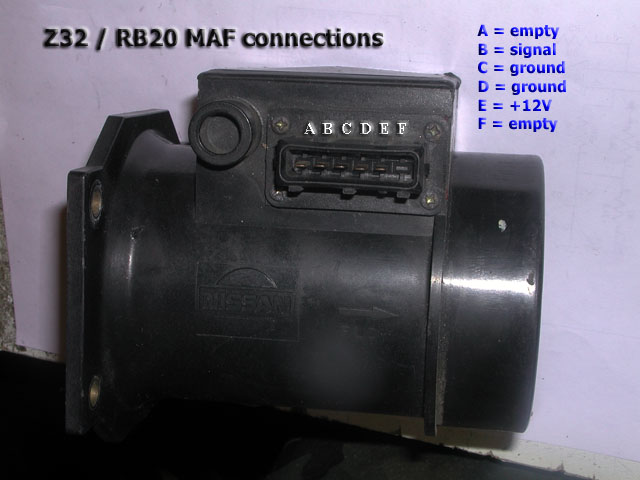

Z32/RB ilmamäärämittarin pinnien kytkennät näet oheisesta kuvasta. Auton alkuperäisten johtojen värit on YLEENSÄ seuraavat:

Musta johto jossa valkea raita = +12V (Kytketään pinni E:hen)

Musta johto = maa (Kytketään pinneihin C ja D)

Vihreä tai valkoinen johto = signaali (Kytketään pinniin B)

Lisävarmistuksena, johdot voi mitata yleismittarilla seuraavasti:

Auton virrat sammuksissa, mittaa yleismittarin vastusmittarilla mikä johdoista on oikosulussa auton runkoon. Se on maajohto.

Kytke sytytysvirta päälle, ja mittaa mihin johtoon tulee +12V.. Se on tietenkin virtajohto.

Jäljelle jäänyt johto on signaalijohto.
