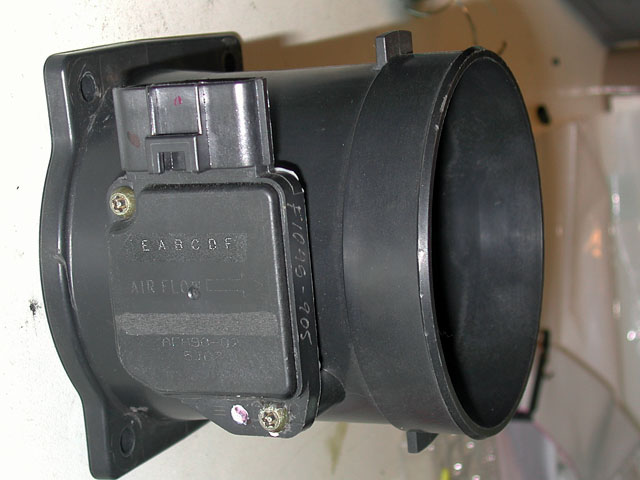

Ford Lightning ilmamäärämittari

Ford Lightning ilmamäärämittarissa on pinnit merkitty kirjaimin E, A, B, C, D, F. (Todellakin noin outo järjestys!).

Pinnien merkitykset:

E Ei kytketä

A +12V

B Maa

C Maa

D Signaali

F Ei kytketä

Auton alkuperäisten johtojen värit ovat YLEENSÄ seuraavat:

Musta johto jossa valkea raita = +12V (Kytketään pinni A:hen)

Musta johto = maa (Kytketään pinneihin B ja/tai C)

Vihreä tai valkoinen johto = signaali (Kytketään pinniin D)

Lisävarmistuksena, johdot voi mitata yleismittarilla seuraavasti:

Auton virrat sammuksissa, mittaa yleismittarin vastusmittarilla mikä johdoista on oikosulussa auton runkoon. Se on maajohto. Joissain autoissa on kaksi maajohtoa, silloin ne voi kytkeä suoraan toisen pinniin B ja toisen pinniin C.

Kytke sytytysvirta päälle, ja mittaa mihin johtoon tulee +12V.. Se on tietenkin virtajohto.

Jäljelle jäänyt johto on signaalijohto.
